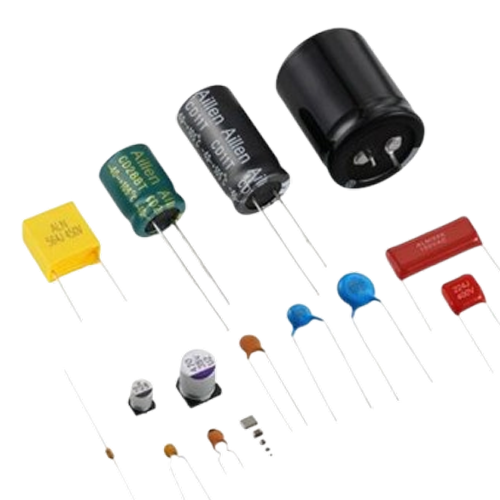

コンデンサ
コンデンサとは何ですか？
コンデンサは、基本的に電荷を蓄積できる電子部品です。2本の絶縁された導体と、その間に挟まれた誘電体から構成されています。コンデンサに電圧を印加すると、2本の導体に正負の電荷が蓄積されますが、電荷は直接流れないため、エネルギーを蓄積する電界が形成されます。これにより、コンデンサは電力変動時に大きな瞬間電流を供給することができ、システムの安定動作を確保します。回路設計において不可欠な受動部品であるコンデンサの重要性は、チップそのものに劣りません。スマートフォンから宇宙船、医療機器から産業用制御システムまで、コンデンサは独自のエネルギー蓄積特性と信号処理能力によって、あらゆる電子製品の安定動作を静かに支えています。
そのため、当社ではコンデンサの選定と配置に特に重点を置き、厳格な品質管理システムを通じて、すべてのコンデンサが最大限の効率で動作するようにしています。カメラのフラッシュ回路を例にとると、エネルギー蓄積ユニットとして高品質の電解コンデンサが使用されています。コンデンサの容量と定格電圧を精密に計算することで、撮影時にフラッシュチューブを駆動するのに十分な電流が供給されると同時に、過電圧によるコンデンサの損傷を防ぎます。
コンデンサの機能
1. フィルタリング機能と結合機能
コンデンサのもう一つの注目すべき特徴は、交流信号と直流信号に対する異なる「性質」です。交流信号は通過させますが、直流信号は遮断します。この特性により、コンデンサは信号処理において不可欠な部品となっています。
電源フィルタリング用途では、エンジニアは多段コンデンサフィルタリングネットワークを慎重に設計します。通常、大容量の電解コンデンサと小容量のセラミックコンデンサを組み合わせます。前者は低周波リップルを除去する役割を担い、後者は高周波ノイズを除去する役割を担います。この「サイズマッチング」方式により、顧客に極めて純度の高い直流電源が供給され、多くのハイエンド電子機器の安定動作の基盤となります。
信号結合の観点から見ると、多層基板設計技術は、結合コンデンサに対する寄生パラメータの影響を最小限に抑えることができます。重要な信号経路に高品質のフィルムコンデンサを精密に配置することで、AC信号を損失なく伝送できるだけでなく、異なる回路レベル間のDCバイアス干渉を効果的に分離できます。
2. デカップリングコンデンサとバイパスコンデンサ
高速デジタル回路やRFシステムでは、コンデンサは受動部品から能動的な安定化装置へと移行します。チップが高速動作状態を切り替える際、過渡的な電流需要が発生します。電源ラインの応答だけに頼ると、電圧変動やシステムの不安定化を招くことになります。
各ICの電源ピン付近には、容量値を綿密に計算したデカップリングコンデンサネットワークが配置されています。高度なSMT実装技術を用いることで、01005サイズという極小サイズのセラミックコンデンサも高精度に実装できます。コンデンサとチップ間の配線長を最小限に抑えることで、ループインダクタンスを可能な限り低く抑え、ナノ秒単位でチップの電流要求に応答できるコンデンサを実現しています。こうした細部への徹底的なこだわりにより、高速アプリケーションにおいて卓越した性能を発揮するPCB製品が誕生しました。
アナログ回路の重要ノードにおけるバイパスコンデンサは、コンデンサの公称値だけでなく、等価直列抵抗（ESR）や温度特性も考慮する必要があります。精密なバイパスネットワーク設計により、高感度な回路ノードに「ノイズ放電チャネル」が設けられ、システムの信号対雑音比と安定性が大幅に向上します。
3. タイミング回路
コンデンサと抵抗器がRC回路を形成すると、電子回路において「クロックジェネレータ」として機能します。コンデンサの充電および放電プロセスは正確な時間特性を示し、様々なタイミング回路や発振回路に広く応用されています。
TUOGEEは、医療機器用プリント基板の製造において豊富な経験を蓄積しており、その多くはバイタルサインモニタリング機器向けに極めて高精度なタイミング回路を必要とします。当社は、優れた温度安定性を持つC0G/NP0クラスのセラミックコンデンサと高精度抵抗器を組み合わせることで、温度ドリフトを最小限に抑えたRCタイミングネットワークを構築しています。コンデンサの充放電特性を精密に制御することで、ミリ秒、あるいはマイクロ秒レベルのタイミング制御精度を実現し、医療機器の信頼性の高い動作を保証します。
LED調光回路において、当社はコンデンサのタイミング特性を活用し、滑らかな輝度変化を実現しています。コンデンサ材料の厳選と回路レイアウトの最適化により、一般的な「段階的な」調光問題を回避し、ユーザーに快適な視覚体験を提供します。このユーザーエクスペリエンスへのこだわりこそが、TUOGEEを一般的なプリント基板メーカーと一線を画す点です。
PCBアセンブリのためのワンストップソリューション
電子機器製造分野におけるベテラン専門企業であるTUOGEEは、PCB製造サービスを提供するだけでなく、包括的なデバイス調達システムとコンデンササプライチェーンシステムを構築しています。村田製作所、TDK、AVXといった一流コンデンサメーカーと長期的な協力関係を維持することで、お客様に純正部品を確実に供給しています。標準的なセラミックコンデンサ、電解コンデンサ、特殊用途向けの高電圧コンデンサや高温コンデンサなど、お客様のニーズに合わせて迅速に対応し、最適なソリューションを提供いたします。
お客様から部品表（BOM）をご提供いただいた場合、当社では専門的な部品検証を行い、パラメータの不一致による性能低下を防ぐための代替案をご提案いたします。高周波回路におけるコンデンサ用途については、お客様がコストと性能の最適なバランスを実現できるよう、誘電体材料の選定に関する推奨事項もご提供いたします。
プリント基板の実装工程では、01005サイズの小型SMDコンデンサから大型アルミ電解コンデンサまで、SMT装置とウェーブはんだ付けプロセスによって完璧な品質が保証されます。組み立てられたすべてのプリント基板は、コンデンサの極性、位置、はんだ付け品質が要件を完全に満たしていることを確認するために、AOIおよびX線検査による厳格な検査を受けます。
総合品質保証システム
品質は検出されるものではなく、設計されるものです。当社はコンデンサの品質を供給元から管理しています。工場に搬入されるすべてのコンデンサは、目視検査、電気的特性試験（LCR試験）、必要なX線検査を含む厳格な受入検査を受けます。また、品質上の問題が発生した場合に迅速に特定・解決できるよう、完全なバッチ追跡システムを構築しています。
当社は、さまざまな用途シナリオに合わせてカスタマイズされた品質管理戦略を開発しています。高周波回路用コンデンサについては、Q値とESRパラメータに重点を置き、電力フィルタリング用コンデンサについては、容量精度と耐久性を最優先事項としています。このような的を絞った品質管理アプローチにより、お客様の用途要件を真に満たすプリント基板製品をお届けすることを保証します。
PCB環境試験ラボには包括的な信頼性試験装置が完備されており、様々な過酷な動作条件をシミュレートしてコンデンサの性能を検証できます。高温高湿条件下での長期劣化試験や機械的振動条件下での耐久性試験など、TUOGEEはお客様に信頼性の高い正確なデータサポートを提供します。
TUOGEEを選ぶ理由とは？
コンデンサは小型ながら、電子システムにおいて極めて重要な役割を果たします。TUOGEEは17年にわたる業界経験に基づき、コンデンサの選定、調達、PCB設計、製造、組立に至るまで、包括的な能力システムを構築してきました。当社は製品を提供するだけでなく、深い技術理解に基づいたソリューションも提供しています。一般的な民生用電子機器から、高い信頼性が求められる車載用電子機器や医療機器まで、TUOGEEは専門技術チーム、厳格な品質管理、そして豊富な製造経験を活かし、お客様に信頼性の高いコンデンサアプリケーションソリューションを提供します。
急速に進化する今日の電子技術環境において、TUOGEEは今後もコンデンサを起点として、電子機器製造のあらゆる細部にまでこだわり、プロ意識と職人技を駆使して、お客様により大きな価値を提供し続けます。私たちは、こうした「小さな部品」への細心の注意こそが、電子製品の「高性能」を実現する鍵であると確信しています。
